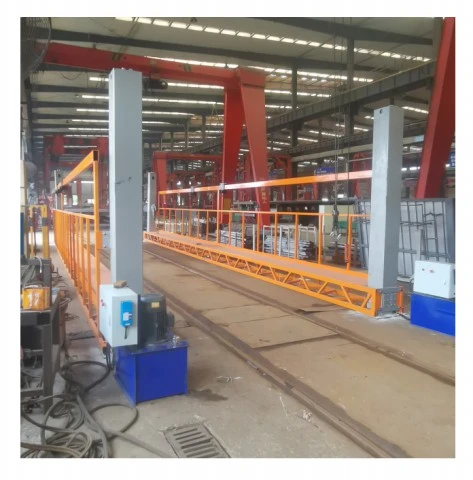

Payvandlash platformasi: yarim tirkama payvandlash muammolari

1: Vaziyatni tahlil qilish va jihozlarning umumiy ko'rinishi

1

Yarim treylerning ishlab chiqarish jarayonida, . ning noqonuniy ravishda ishlashini o'rnatish va payvandlash uchun professional yordamchi vositalar mavjud emas:1. Ishchilar uchun o'zlarining uzatmalarini amalga oshirish uchun, ishchilar doimiydir va bir oz yuqoriroqni o'rnatish qiyinlashadi yoki payvandlash sifati va ish samaradorligiga ta'sir qiladigan pastki qismlar; 2. uzatgichlarni tashishni osonlashtirish uchun uy qurilishi uzilishlar juda kichik va stol yanada kengayadi va uzluksiz transport vositalarining pasayishi, bu ish samaradorligini oshiradi . .

2

Payvandlash oqimining samaradorligini oshirish, xavfsiz ishlab chiqarishni ta'minlash uchun ishlab chiqilgan va ishlab chiqaruvchilarning uylariga . . . . . . . ni o'zgartiruvchi standart ishlab chiqarish uskunalari paydo bo'lishi va tushirilishi mumkin.

2: Komponentlar va tafsilotlar

1

To'rtta ko'tarish ustunlari . ikkita gidravlik stantsiyalari

2

Tirik boquvchining o'rnatish qismi

Sirli Tiruvchining o'rnatilgan o'rinnigi oldinga va orqaga sakrash bosqichida

45 daraja ko'rish burchagi orqa tomondan orqa tomondan

45 daraja nuqtai nazarning old tomoni oldida

3: Asosiy texnik parametrlar

1

Uskunalar Model: SJ-YK15M

2

Uskunalar o'lchamlari (bir-birlik): 15000mm * 1000mm *

3

Amaldagi transport vositasi uzunligi: 13500 mm va undan past

4

Tizim baholangan bosim: 15mpdan kam yoki unga teng

5

Butun mashina quvvati: 8 kw dan kam yoki teng

6

Gidravlik moyli model: l-hm -46

7

Harakatni boshqarish usuli: masofadan boshqarish pulti

8

Ishga sig'adigan uzunlik: 13500 mm; Kengligi: 560mm

9

Erdan yuqoridagi ish o'rni balandligi: 400mm

10

Ishga sig'li ko'tarish zarbasi: 2000 mm

4: Asosiy konfiguratsiya parametrlari

1

Motor modeli: y12l -4 miqdori: 2 to'plam

2

Gidravlik stantsiya kuchi: 3 kVonlar soni: 2 to'plam

3

Neft nasosini almashtirish: 10 milliliterlar soni: 2 to'plam

4

Valv blokirovkasi turi: Elektromagnit Qayta tiklangan valflik bloklari soni soni: 2 to'plam

5

Yuk ko'tarish moyi tsilindr modeli: HSG80 * 2000 miqdori: 4 to'plam

6

Masofadan boshqarish usulining usuli: Simsiz masofadan boshqarish pulti: 2 to'plam

7

Elektr brendi: tint elektri

8

Asosiy tuzilma: Framm payvandlash

5: Xavfsizlik va himoya

1

Elektromagnit limit

2

Gidravlik tizimni toshib turish valfi

6: Elektr ta'minoti diapazoni

1

380V ± 20v 50hz

7: Kafolat muddati

1

Yetkazib berilgan kundan boshlab butun mashina bir yillik bepul kafolat bilan birga keladi; Pullik xizmatlarni uchta kafolatlar doirasidan tashqarida taqdim etish .

8: tasodifiy ma'lumotlar

1

Sinut diagrammalarining bitta nusxasi

2

Sotishdan keyingi qo'llanmaning bitta nusxasi
