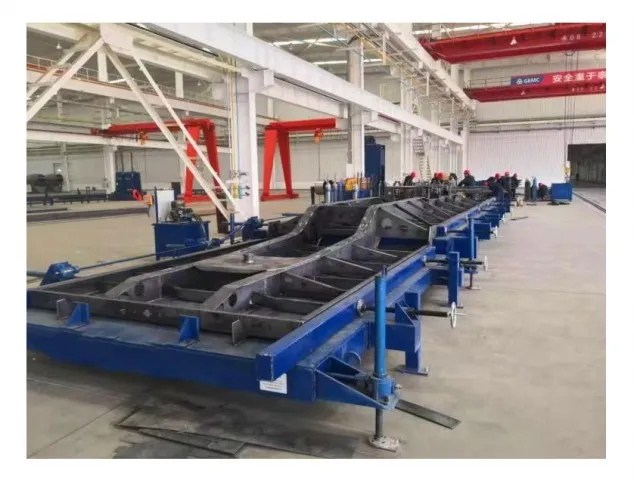

Moslaka montaji asbob-uskunalar: texnik parametrlar va operatsion xususiyatlar

1: Foydalanishning maqsadi va tahlili

1

Treylerlar ishlab chiqarish va ishlab chiqarish jarayonida umumiy ramkani yig'ish har doim takomillashtirishga zarur. Ko'pincha ishlatiladigan ishlab chiqarish usuli endi o'z-o'zidan qurilgan qavslardagi nurlar va qirrali nurlarning ishini bajarishdir. Rahbarning diagonal o'lchamlari qozi bilan va aniqlikni qo'lda o'lchash kerak va aniqlik kafolatlanmaydi. Yon nurlarini moslashtirish ularning katta uzunligi va og'irligi tufayli qiyin. Ishlab chiqarish samaradorligini sezilarli darajada kamaytirish va butun transport vositasining ishlab chiqarish sifatiga ta'sir qiladi.

2

Qurilmadan foydalanishning maqsadi maksimal ishlab chiqarish xavfsizligini ta'minlash, ishlab chiqarish samaradorligi va sifatini yaxshilashdir.

3

Samarali ishlab chiqarish jarayoni nafaqat ishlab chiqarish xarajatlarini kamaytiradi, balki mahsulot raqobatbardoshligi va korporativ imidjini oshiradi.

4

Platforma keyingi ish stoli orqali keyingi ish stantsiyasini ko'tarish funktsiyaiga ega (Goupleck modellaridan tashqari) tarifli ishlab chiqarish samaradorligini oshiradi.

2: Ishning printsipi va tushuntirish

1

Uchrashuvning bir tomoni bog'lanishni kuchaytirish usulini qabul qiladi va boshqa tomoni mos yozuvlar yuzasi sifatida ishlatiladi

2

Burilishning turli o'lchamlarini hisobga olgan holda, g'oz bo'yin qismida umumiy ko'tarish funktsiyasi (elektron boshqaruv) bilan jihozlangan.

3

Platformaning benchmark (pastki) asl kvartirani qabul qiladi. Malumot xalatini ularning ehtiyojlariga qarab o'zi amalga oshirishi mumkin bo'lgan platformaning ikkala uchida ham ma'lumot qo'shilishi mumkin.

4

Umumiy muddat \/ etkazish funktsiyasi

Umumiy muddat sifatida ishlatilganda, u umumiy muddatni bajarish uchun rolikni ko'tarish moslamasi bilan olib tashlash mumkin. Ish ehtiyojlariga ko'ra, uni stoldan pastga tushirish mumkin (yashirin); Yuk ko'tarish roliklari ham ramkani etkazish funktsiyasi mavjud.

3: Texnik parametrlar va qisqa konfiguratsiya

1

Elektr ta'minoti doirasi: 380V ± 20v 50hz

2

Gidravlik stantsiya: bitta to'plam

3

Gidravlik stantsiya kuchi: 5.5KW

4

Motor modeli: Y132L -4 POWER lift

5

Neft nasos turi: tishli nasos

6

Neft nasosidan boshqa joyga ko'chirish: 32 #

7

Asosiy elektr toki brendi: pint

8

Rollerni ko'tarish usuli: aylanishli mil turi

9

Rolikli harakat turi: Havola turi

10

Rolik ko'tarish quvvati: yog 'silindr yoki lift

11

Lateral propulyatsiya usuli: umumiy sinxron yoki individual propulmulyatsiya

12

Lateral propulyatsiya kuchlari: yog 'silindr yoki lift

13

Old va orqa oxirigacha blokiroqlar: sozlanishi

14

Goececk platformasi harakati: ko'tarilishi va umuman tushirilishi mumkin

15

Goececk platformasi harakati va nazorati: elektron boshqaruv, motorni kamaytirish

16

Mossiptive kenglik darajasi: 2480mm -3150 mm

17

Harakatni boshqarish rejimi: masofadan boshqarish pulti

18

Amaldagi avtoulov modellari: 2,5 m -3} kengligi 560mm ichida to'g'ri nurli mashinada va g'oz avtomobilining avtoulovi

4: Kafolat muddati

1

Yetkazib berish sanasidan boshlab butun mashina bir yillik bepul kafolat bilan birga keladi.

5: tasodifiy ma'lumotlar

1

Sinut diagrammalarining bitta nusxasi

2

Kafolatli qo'llanmaning bitta nusxasi

6: O'zini defreander tomonidan taqdim etish, o'z-o'zini o'zi qamrab olganligi va saytning o'rnatish holati

Ta'minot doirasi:

Ishlab chiqarish raqami

ism

qaydlar

1

Goececk ko'tarish platformasi: 1 ta to'plam

Quyidagilarni o'z ichiga oladi: 2 ta durustirma, 2 ta tushirish motorlari, 1 ta platforma (uzunligi: 4,5 metr, kengligi: 5 metr), 2 ta propulytizmning 2 to'plamlari

2

Asosiy platforma: 1 ta to'plam

O'z ichiga oladi: 1 platforma (uzunligi: 13,5 metr, kenglik: 5 metr), 10 ta qo'llab-quvvatlovchi g'ildiraklar va 8 ta propulyizmning 8 to'plamlari.

3

Gidravlik stantsiya: 1 ta to'plam

Masofadan boshqarish pultining 1 to'plamini o'z ichiga oladi, 1 elektr boshqaruvi kabinetining 1 ta to'plami

Xaridor quyidagilarni ta'minlaydi:

1

Gidravlik moy

L-hm -46

Quvvat liniyasi

4- core 4- kvadrat

Saytni o'rnatish shartlari:

1: beton zamin

2: er osti burchagi: 8 darajadan kam

Izoh: Yuqoridagi ta'minotning yuqoridagi tarmoq tarkibi normal ishlashi va ishlashini ta'minlash uchun to'liq jihozlarning to'liq tarkibiy qismlarini o'z ichiga oladi.
