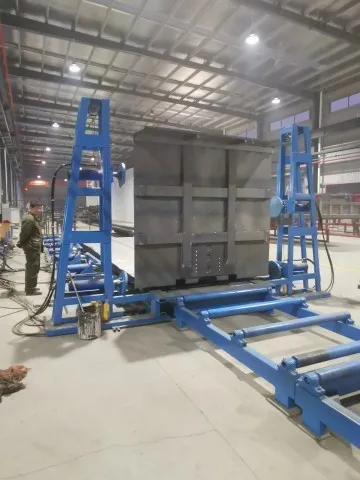

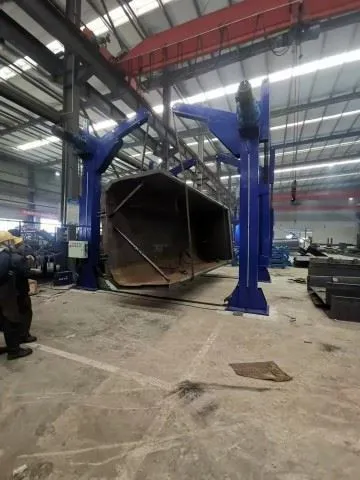

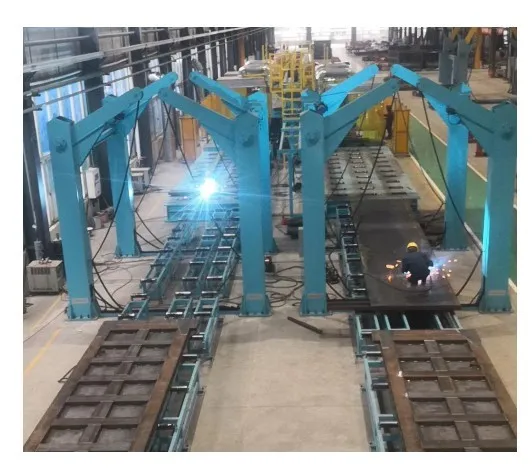

Longmens uslubi press pensivetasi asbob-uskunalari: dizayn tamoyillari va ishchi mexanizmlar

1: Platformani dizayn tamoyillari

Kerakli ish qismini platforma tekisligiga joylashtiring, kesilgan siqishni pozitsiyasiga qo'ying, harakatlanadigan gidravlik tsilindrni sozlang va ish qismida . . {.

2: Uskunalar jarayonini batafsil ko'rib chiqish

1

Neft silindrini boshqarish usuli va lateral qisqich mexanizmi:

Ish talablariga qulaylik yaratish uchun har bir individual neft silindrini alohida boshqarish uchun ajratilgan gidravlik varaq bilan jihozlangan .

2

Trekni sozlash:

Yuk tashlanadigan yuk tashish dizayni .

3

Workboch:

Platformaning tekisligini ta'minlash uchun segmentlangan platforma tuzilishi .}

4

Trilaki moslamasi:

Uzoq muddatli chidamlilikni ta'minlash uchun katta yuk tashuvchi g'ildirakli haydovchi dizayni .

5

Joylashtirish funktsiyasi:

Platformaning ikkita qo'shni qirralari 90 daraja burchakli mos yozuvlar bloklari bilan jihozlangan va o'rta ramkaning tashqi ramkasi qo'lda o'lchashni, samaradorligi va mahsulotning muntazamligini oshirishni talab qilmaydi .

3: texnik parametrlar

1

Uskunalar Model: ph-lms11mm / 3,2m

2

Uskunalar nomi: Longmen siqishni payvandlash platformasi

3

Ishbeh hajmi: 11000 mm * 3200mm * 1700 mm

5

Tizim baholangan bosim: ≮ 16MPA

6

Ish qismining balandligi diapazoni: 200 mm ga teng yoki unga teng

7

Komponentlar: Gidravlik stantsiya, asosiy tana

8

Gidravlik moyli model: l-hm -46

4: Uskunalar konfiguratsiya parametrlari

1

Neft nasos turi: 2 ta tishli nasoslar

2

Neft nasosidan boshqa joyga ko'chirish: 14 #

3

Motor modeli va brend: YB 2-100 l 2-4 Rongcheng chidamliligi

4

Motor kuchi: 3 kVt 3 kVt

5

Yo'nalish valfi modeli: zs -101 b

6

Harakatni boshqarish rejimi: qo'lda boshqarish, bitta silindrli bitta nazorat

7

Boryurtining miqdori soni: 2 ta to'plamni o'z ichiga olgan 2 to'plam

8

Ganery ramkaning xususiyatlari: qo'lni itarish kuchi yo'l bo'ylab harakatlanishi mumkin

9

Tushkunlik va kalibrlash ballonlari soni: 4 ta to'plam

10

Ortiqcha, kalibrlash tsilindr modeli: HSG100 * 50 * 400

11

Lateral qisqichlar soni soni: 4 ta to'plam, shu jumladan baza va ma'lumotnomalar xamirturush

12

Lateral qisqichli silindr modeli: HSG63 * 35 * 800

13

Rollerni ko'tarish elektr ssilinder modeli: HSG50 * 50 * 350

14

Rolik liftlar soni (to'plamlar): 8 to'plam, ishlovsiz tiksiz po'lat quvurlar + rulmanlar

15

Yog 'silindridan foydalanish xususiyatlari: Qo'lda harakat qilish kuchi yo'l bo'ylab harakatlanadi

16

Asosiy ramka: H-Beam 400 * 200 * 13

17

Nur (mm): to'rtburchaklar 300 * 200 * 8

18

Yurish tayanch nuri (mm): To'rtburchaklar naycha 200 * 200 * 6

19

Longmen yurt g'ildiraklari: o'rnatilgan rulmanlar, diametri 120 mm bo'lgan 4 to'plam

Bundan tashqari, 4 ta qo'llanmali qo'llanmalar bilan jihozlangan

20

Pastki bosimli tsilindr o'rningizi: 4 to'plam / g'ildirakli g'ildiraklar parvarishlari, jami 16 to'plam

Yog 'tsilindrli o'rindiqli samolyotlar 8 to'plam / guruh, 4 guruh, jami 32 to'plam

21

Steel Model: Q235B

22

Sabutovning qalinligi: 14mm

23

Platformaning tekis farqi: 3 mm dan kam yoki unga teng

24

Uskunalar tuzilishi: Frame payvandlash

5: Xavfsizlik va himoya

1

Gidravlik tizimining ikkita to'plami

6: Elektr ta'minoti diapazoni

1

Moslashtirilgan

7: Kafolat muddati

1

Yetkazib berilgan kundan boshlab butun mashina bir yillik bepul kafolat bilan birga keladi; Pullik xizmatlarni uchta kafolatlar doirasidan tashqarida taqdim etish .

8: tasodifiy ma'lumotlar

1

Sotishdan keyingi qo'llanmaning bitta nusxasi

2

Bitta etkazib berish ro'yxati

9: boshqa ko'rsatmalar

1

Ushbu vosita uskunalari zavodning haqiqiy ishlab chiqarish ehtiyojlari asosida ishlab chiqilgan va ishlab chiqariladi, sifat standartlari va mahsulotlari malakasini oshirib, ishlab chiqaruvchining texnik rejasiga tegishli va foydalanuvchining texnik talablari .}
